當一套基于 H-Cloud 全閃存陣列方案呈現給客戶時，客戶不免遲疑，在傳統的部署中，另外加入一個節點（全閃存陣列）后，應用服務器與存儲節點的訪問效率如何保證？
通過 H-Cloud 全閃存陣列存儲虛擬化著提升存儲性能10%-200%，尤其對于關鍵業務類型如“OLTP”更為明顯，這完全依靠底層的多線程緩存加速機制。
加速從現有的存儲磁盤I / O響應使用x86 - 64的功能強大，價格低廉的“超級高速緩存” H-Cloud 全閃存陣列的節點的CPU和內存減少數據訪問的尋道時間.
高速緩存一直 H-Cloud 的產品的一個強有力的優勢。在虛擬化的磁盤過程中， H-Cloud 軟件加速讀取和利用它運行在x86-64服務器的功能強大的處理器和大容量RAM完成。

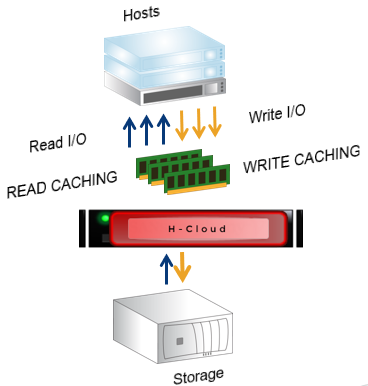

依靠廉價的X86內存提高存儲性能數倍
聚合寫入服務：在數據通過 H-Cloud 進行寫入時，通過高速緩沖區，把數據壓縮后進行存儲，直接提高了數據的寫入速度；
緩存預讀服務：高速緩沖區調用應用程序經常訪問的數據，用于臨時存放，待應用再次調用時，可用過臨時緩沖區的數據直接供應，從而提高了讀取速度；

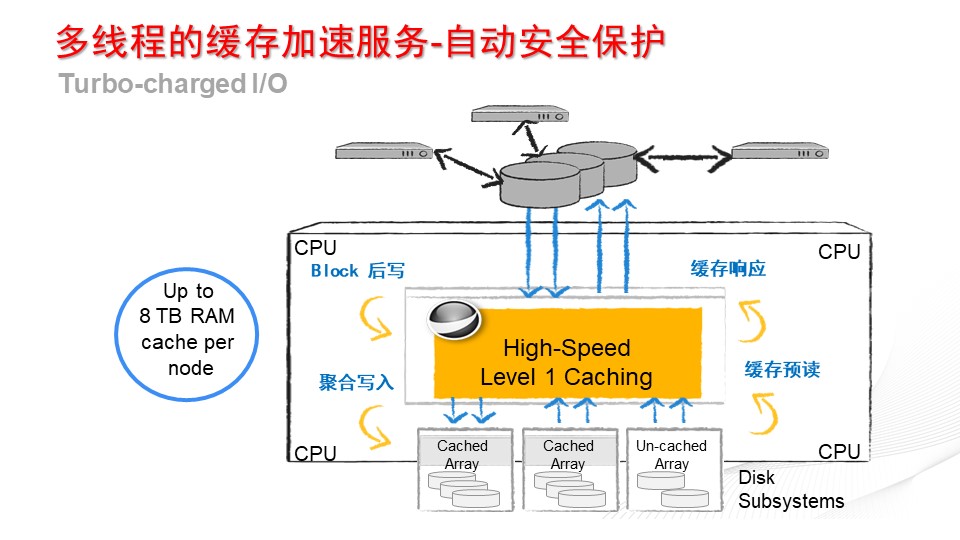

多線程的緩存加速服務，除上述主要服務，還能夠顯著的提高數據訪問的命中率，尤其對OLTP類型業務可以降低IO延遲，加速應用程序。
應用服務器與存儲節點數據交互，是通過部署后的 H-Cloud 系統來實現的，擺脫了原來基于控制器的訪問，而依靠高速緩沖去建立的聚合寫入，緩存預讀服務，可以提高I/O最大的訪問效率；高速緩沖性能依靠 H-Cloud Server 物理內存來實現的，可以根據用戶需要進行實際的擴充，而原有的控制器僅需要維持基本運行便可；
并行IO技術
眾所周知，當今技術中CPU的處理之能力與存儲IO的能力差距越來越大。當前CPU的IO處理方式多是基于串行方式，這就造成I /O需要等待隊列之后進行處理，從而導致整體IO處理性能緩慢。另一方面，我們可以極大的擴展計算資源，內存，總線從700%到10000%，但是硬盤驅動器只能增加到20%，當一連串的函數在一個CPU/Core中進行繁忙的處理中，芯片熱量會使處理速度直線下降。

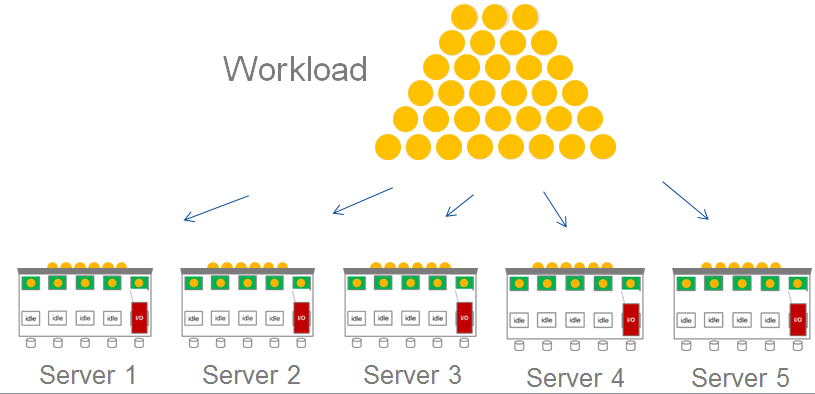

在往常，我們只能是通過擴展更多的服務器節點來提升整體系統性能。雖然一些新的存儲介質如SSD,Flash，閃存陣列引入能夠緩解一部分存儲IO壓力，但無法從計算層面徹底解決IO等待時間。有時候我們會想，如果IO能夠得到并行處理就好了。
在90年代中期之前， H-Cloud 前身正式致力于并行IO的處理技術，使CPU多個CPU/Core之間能夠協同并行的處理IO負載，提供更多IOPS數量。如今 H-Cloud 把這項驕傲的技術應用到全閃存陣列存儲虛擬化軟件中，促使多達100個以上的CPU/Cores并行處理前端的IO ，讓應用程序享受極低的延遲。

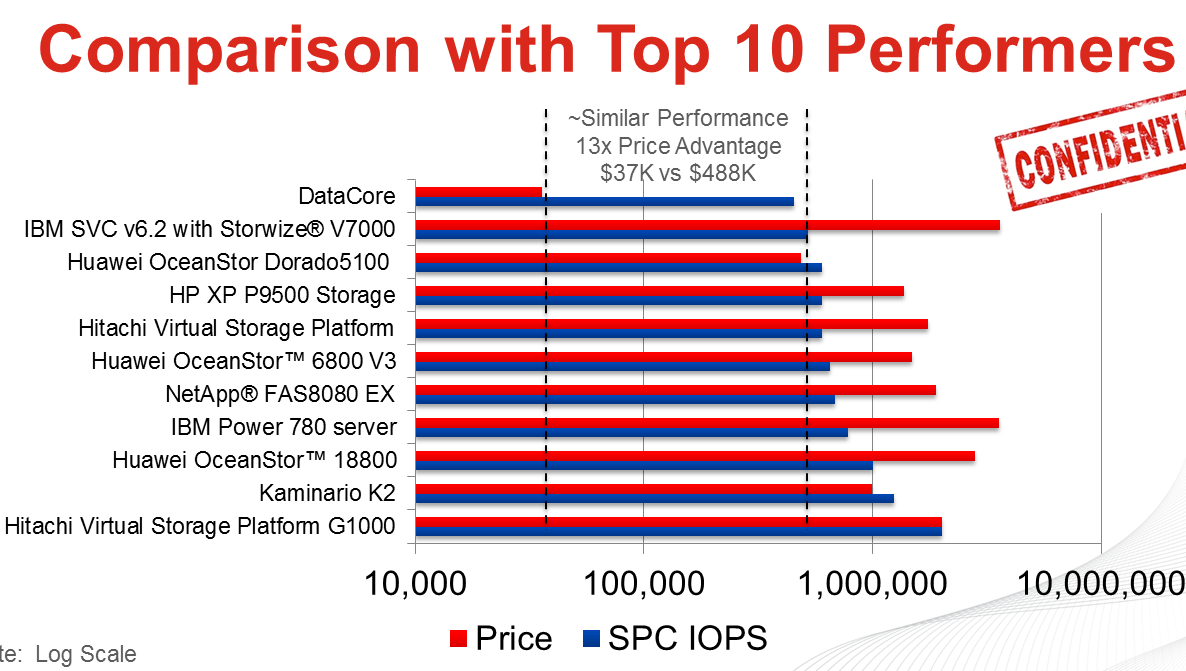

憑借這一技術， H-Cloud 在2016年的SPC-1基準測試中，性價比與性能取得了第一的成績，遠遠優勝于那些耳熟能詳?shù)拇髲S。
隨機寫加速器（Random Write Accelerator）
我們知道在應用層面關鍵業務多少基于OLTP類型，這些復雜分布式，隨機性寫入對磁盤提出更高的性能要求，而另一方面，傳統存儲多少基于不同級別的RAID技術，寫入的數據根據不同RAID LEVEL會產生額外的“寫懲罰”效應。 H-Cloud 最新引入的“Random Write Accelerator”(簡稱隨機寫加速器)技術能夠有效的規避這些弊端，再次提升存儲或磁盤性能數倍。
隨機寫加速器能夠把那些關鍵業務隨機性寫入的IO，通過底層日志空間建立連續的“順序性”索引表，然后通過“邏輯尋址”(LBA)偽裝成順序寫入，通過把“隨機性”變通為“順序”寫入機制能夠協調高速緩存再次提升存儲性能數倍，尤其針對隨機寫密集而后端使用RAID5傳統架構。

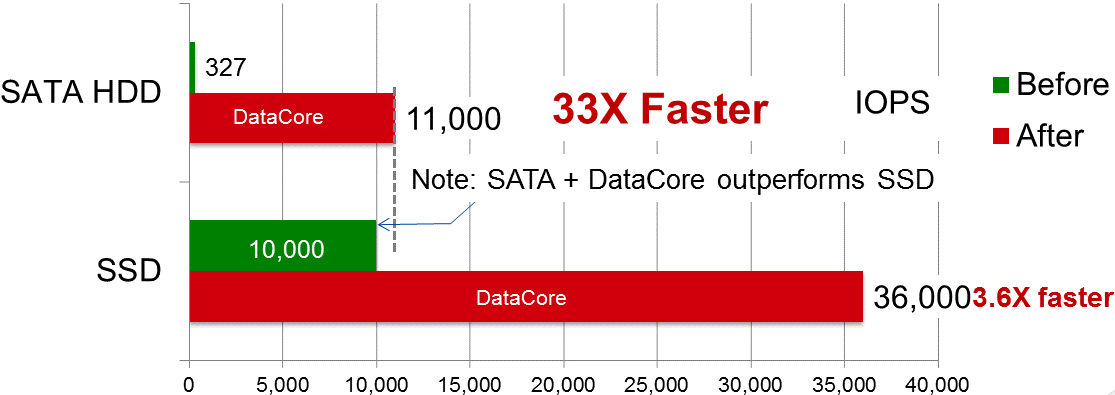

隨機寫加速器有效提升存儲/磁盤性能
通過測試能夠看出，不僅針對傳統的HDD磁盤性能帶來很大的提升，而具有優質特性的SSD同樣獲益。

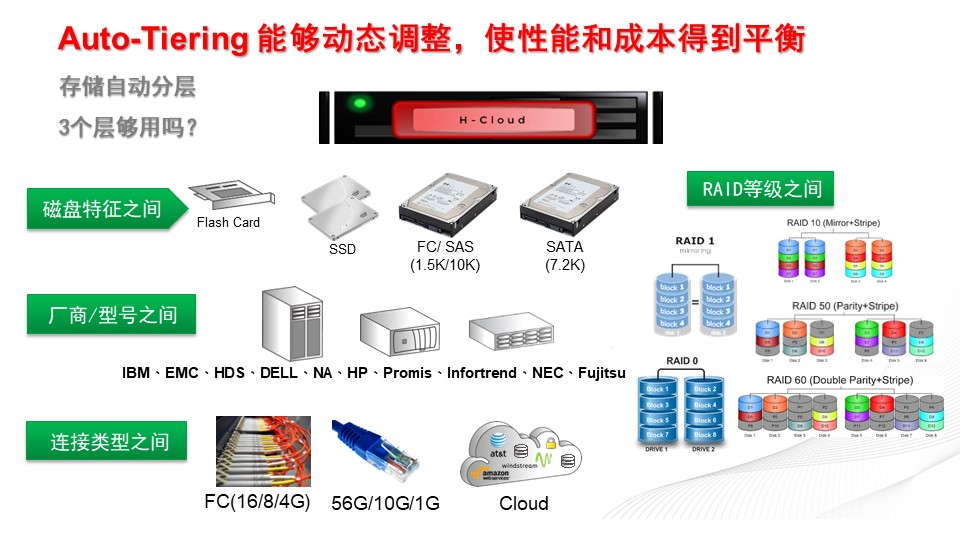

存儲自動分層技術
隨之大數據，虛擬化，云等越來越多的新技術被引入，對客戶已購入的存儲提出了新的挑戰，如何在投入最低的成本改善目前存儲性能的困境，為已購入甚至即將淘汰的這些存儲設備委以重任？這也是對IT技術本身的一種挑戰。
H-Cloud 自動存儲分層功能—Auto Storage Tiering，在利用極少的優質磁盤基礎上，提升整體存儲資源性能，讓已投入的資產再次創造回報。
þ無需指定的磁盤硬件完全利用現有的設備
þ不僅限于一個單一的硬件制造商
þ并不局限于磁盤接口類型
þ可以靈活選擇磁盤類型（例如，高性能，中檔，成本低）
þ適應最苛刻的工作負載提供最快的響應
þ訪問頻率確定磁盤塊應移到一個不同的層
þ檢測熱點數據塊，高，中，低層自動遷移
þ高達15個磁盤層劃分，支持更小的熱點數據塊
þ遷移數據塊大小體積可以自定義
可以選擇任何廠商的NAND Flash，內置的？外置的？PCIe或SATA接口？

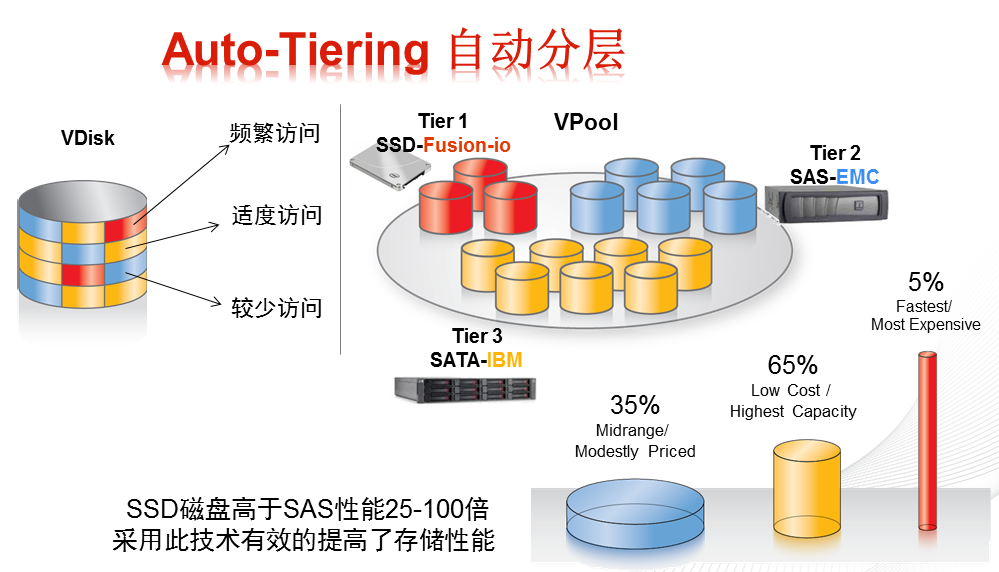

存儲式分層（Auto Storage Tiering）
自動存儲分層:通過監測I / O訪問，確定其使用的頻率，然后動態信息塊移動到最合適的類或存儲設備層。 H-Cloud 系統會自動“尋找”最常用的塊，和最快的層，而最不常用的塊“降級”到最慢層。只有當該層完全耗盡，將一個下層選擇。
另一方面，在已有的業務中，往往會有測試系統，備份系統等非關鍵業務，用戶提出即使這部分系統非常忙碌，也不希望這些系統內的數據占用優質磁盤，避免額外的開銷與浪費。

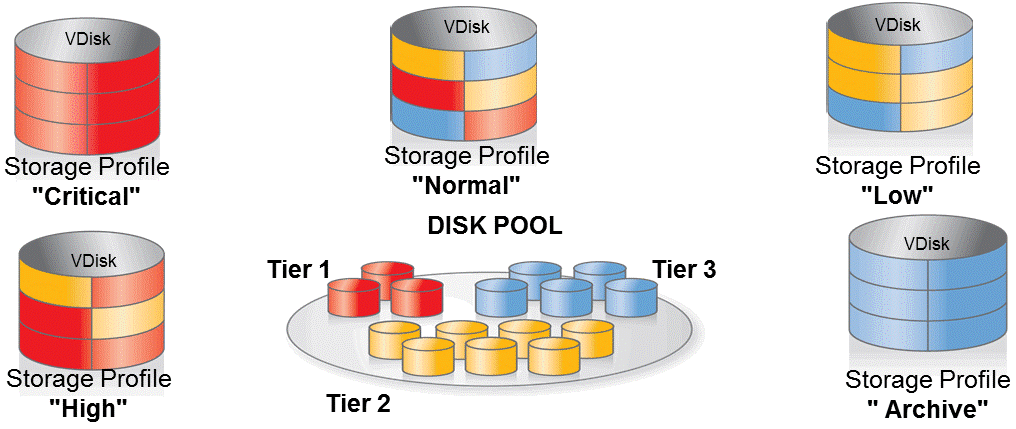

根據業務類型手動指定卷屬性
在這里，管理員可以為每一個應用數據手動指定屬性，迫使某些特別重要或特別不重要業務中的數據，固定存放在哪些性能磁盤層，避免優質磁盤的浪費同時全天候的關鍵業務也不會因為數據塊遷移而等待。
存儲資源服務質量管理（QoS）
在異構的存儲環境中，可能會有性能不同、容量不同的各種存儲設備。同時，各個業務應用服務器對存儲服務的需求也各有所異。通過 H-Cloud 全閃存陣列所組建的虛擬化存儲管理平臺可以對不同的存儲以及應用進行歸類，從而實現最佳匹配。

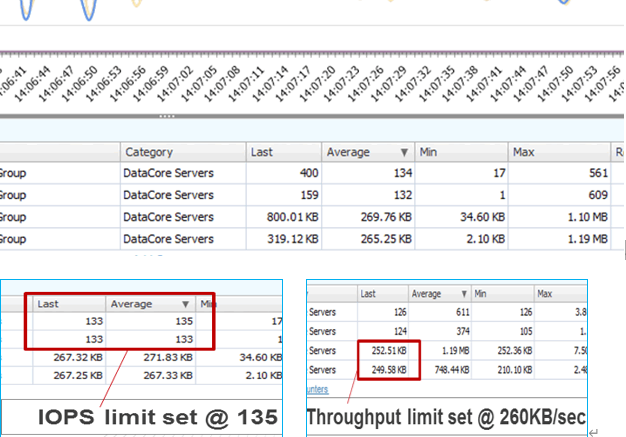

如圖所示， H-Cloud 各種服務作業設置不同的帶寬和IOPS
QoS被設置后，數據帶寬和流量將被有規則的利益，避免各種業務搶奪資源，更好的保障關鍵業務能夠獲得充分資源。
非破壞性數據遷移（Pass-through Disk)
Pass Through 技術核心在于，允許用戶在保持原有存儲系統環境，進行掛載鏈接；
注：當某個存儲節點中，存在若干個應用環境，文件系統，數據庫結構，內容信息等等，對應用系統信息不作任何干預的前提下，通過 H-Cloud 存儲虛擬化網關 把存儲掛給應用；
當一份Pass through格式的磁盤，通過MIRROR至另一臺 H-Cloud 存儲虛擬化網關 后，可以對磁盤基于Symphony-V功能的所有操作；
通過一臺 H-CLoud 存儲虛擬化網關 基于Pass-Through功能部署，幾乎沒有實質性的意義，當磁盤陣列轉換為 H-Cloud 存儲虛擬化網關 虛擬磁盤后，操作的靈活性將十分的豐富
þ清除和回收原來的驅動器上占用的空間
þ提供透明代理方式使系統進行驅動器的訪問
þ允許非破壞性的磁盤進行數據遷移
非破壞性數據遷移運作機制
Pass-through Disk功能，允許對原有應用使用中的，文件系統，數據庫結構等不干預的前提下，進行 H-Cloud 存儲虛擬化網關 代理接管，并且提供給前端應用服務器，保證原有的工作。而基于上訴H-Cloud 存儲虛擬化網關部署中，是把原有實體磁盤轉換為H-Cloud虛擬存儲網關 虛擬格式。通過Pass-through Disk 功能把原有的文件系統Mirror至另一臺 H-Cloud 存儲虛擬化網關 后，可以對其部署基于 H-Cloud 存儲虛擬化網關 所有功能服務；而在以往的經驗中, Pass-through 功能常用作 H-Cloud 存儲虛擬化網關 部署之前的數據遷移；
例如：存儲替換使用 H-Cloud 存儲虛擬化網關 的存儲虛擬化軟件功能是一個最佳的選擇，使用它可以從一個物理磁盤上的數據，非中斷遷移。我們把它作為虛擬磁盤遷移或更換量，它在硬件升級過程中得心應手，在新的設備無縫滾動代替舊的硬件。復制到新的驅動器在后臺的內容，該軟件將零原始磁盤到空閑池和回收它的空間。在后臺更換存儲設備，而應用程序繼續運行不間斷。有時，舊設備，可以添加利用作為一個較低需求設備。
保障安全性
傳統的數據遷移中，基于存儲陣列的封閉式結構，用數據遷移的軟件無法保證所有主流的品牌同時兼容，需要單獨選購相同廠商的遷移軟件，需要操作人員重新掌握遷移軟件部署技能?；诋悩嬤w移，工程將是浩大的，為了保證數據安全，另需建立一套客戶認同的遷移失敗恢復性方案，通過 H-Cloud 存儲虛擬化網關部署，將會輕松的解決這個弊端。能夠在生產中斷最短的時間內完成系統部署，支持在線復制，同步后的目標系統提供 H-CLoud 存儲虛擬化網關所有功能服務；

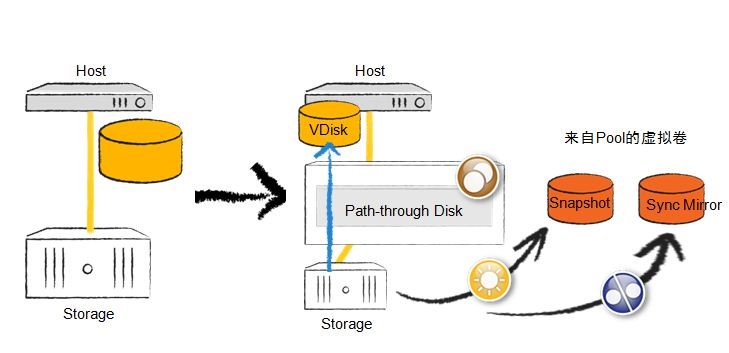

通過Pass through 進行遷移
總結
基于Pass-through功能，輕松實現了數據遷移，數據備份操作，降低了企業用于系統遷移總體投入成本，降低了操作復雜性，數據遷移備份可以短時間高效率完成，通過H-CLoud 存儲虛擬化網關成熟的技術安全進行操作，遷移失敗會的恢復流程同樣簡單高效；
條帶化技術
H-Cloud 基于開放式的虛擬化整合，往往后端的節點將是若干個陣列，通過RAID技術進行整合后，存儲單元將被整合為磁盤池，提供數據的并行寫入及讀取；

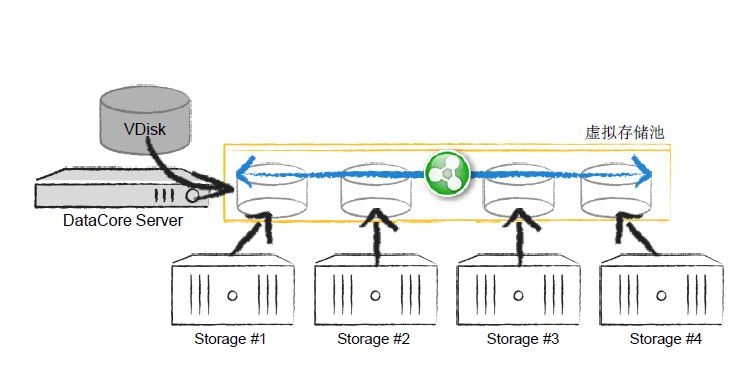

Striping技術
潛在的成本效益保護：
þ 擴大了存儲能力 可由多個硬盤組成容量巨大的存儲空間。
þ 降低了單位容量的成本 市場上最大容量的硬盤每兆容量的價格要大大高于普及型硬盤，因此采用多個普及型硬盤組成的陣列其單位價格要低得多。
þ 提高了存儲速度 單個硬盤速度的提高均受到各個時期的技術條件限制，要更進一步往往是很困難的，而使用RAID，則可以讓多個硬盤同時分攤數據的讀或寫操作，因此整體速度有成倍地提高。
þ 在不依靠物理功能的前提下，實現RAID功能，是數據信息并行寫入與讀取，并且寫入數據橫向的分配至每個磁盤，在發揮每個磁盤性能同時，體現了磁盤節點間的負載均衡；
þ 通過存儲陣列之間的實時鏡像技術（Synchronism Mirroring），允許在線維護及替換存儲陣列，應用主機不會受到中斷影響。
þ 數據根據需要搬遷至另一個磁盤池，業務 不受影響
持續數據保護-CDP技術
CDP技術分為True CDP和 Near CDP兩類
CDP的分類是相對于數據保護時間點而言的。準CDP技術是按照一定的時間頻率，持續的記錄并備份數據變化，每次備份有一定時間窗口，需要數據恢復時，可以恢復到過去備份的時間點，并不能形成完全意義上的持續保護，因此稱為準CDP技術。而真CDP技術是持續不間斷的監控并備份數據變化，可以恢復到過去任意時間點，是真正的實時備份。
在實際應用中真CDP技術應用較少，一方面是技術原因，需要解決數據的持續不間斷監控和記錄的技術難題；另一方面是由于真CDP技術持續備份時產生的大量數據，遠大于其他備份方式產生的數據量，對數據存儲形成巨大壓力，也給用戶造成費用負擔，所以大多數CDP備份產品都采用準CDP技術。
H-Cloud CDP基于True CDP技術，實現周期內最高級別的數據保護，備份恢復機制為CDP中最為嚴謹?shù)?span style="box-sizing:border-box">: H-Cloud CDP 功能即使抓取應用服務器寫入磁盤的每個I/O并存入系統日志中，同時給予每筆記錄時間戳記；在需要進行數據恢復時，根據日志內容，將數據恢復至保護期內任意時間點狀態，這種機制才能實現真正CDP：
þ回撥一個14天的時間框架內恢復任意時間點
þ所有I / O到選定的虛擬磁盤的日志和時間戳
þ無需停頓或中斷應用程序
þ無需主機代理
þ易于打開和恢復
þ恢復手段包括分離實體數據或覆蓋原數據

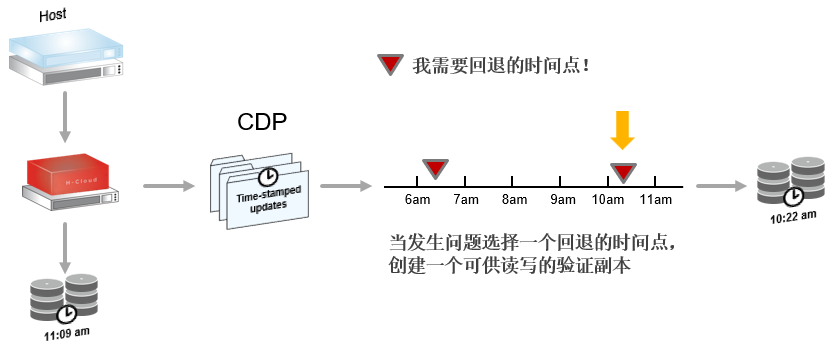

回退數據至上一個可用的時間點
回滾到最新的快照或備份可能意味著失去大量的更新，邏輯錯誤發生等問題 。連續數據保護（CDP）的提供了一個嚴謹恢復策略，以恢復快照和備份所涵蓋較長的時間間隔之間時間點。CDP的連續記錄和時間戳的I / O寫入到虛擬磁盤指定讓您恢復到一個時間您在48小時備份周期。
總結
在傳統運維中，也許涉及到對應用系統頻繁的數據采集，物理升級，部署規劃，如果這些操作需要不中斷生產在線來完成，CDP將是最佳的安全措施， H-Cloud CDP基于True CDP技術，對數據恢復時間點更加精細。
H-Cloud 提供高可用解決方案，在存儲結構中任何設備帶來的意外停機，均能夠轉為業務連續性，不會以為單節點故障而帶來的業務中斷或停頓。高可用解決方案適用于同一機房或者有限距離內的同一地區。
H-Cloud 存儲服務器允許您配置由兩個節點之間的同步鏡像的冗余存儲池。主節點與備援節點提供鏡像虛擬卷給前端應用主機，應用主機配合本身的多路徑管理軟件協調 H-Cloud Server之間的首選與備選，
如下圖：
Synchronous Mirroring 運作原理
H-Cloud 節點之間通過鏡像鏈路保障兩個鏡像卷的IO一致性，而這一點無需依靠應用主機性能支撐。當應用主機多路徑察覺寫入失敗，會及時轉移IO到備援 H-Cloud 節點，在此之前 H-Cloud 備援主機與應用主機并沒有數據交互。
另外一點，對于一些高級別的集群程序不僅僅實現應用主機之間的故障恢復—Failover,還能夠進行主機之間對于業務的負載均衡—Load balancing,而這時候要求存儲節點之間支持雙向的IO寫入，也就說存儲1與存儲2之間同時接寫入IO， H-Cloud Server能夠完全支持這一機制，實現真正意義雙活—Active/Active;
從物理的角度來看，最好的方案在于建議保持獨立的存儲節點位于不同的地點，與各自的部分磁盤池，使每個節點都能受益于單獨的電源，冷卻系統和不間斷電源（UPS）， H-Cloud 的節點。目前的技術支持節點間的距離可達100公里。
對于備份中心的主機系統配置，用戶可以采用同生產中心完全相同的配置，實現“同級備份”；也可采用備份中心主機配置小于生產中心的方式，實現“降級備份”。
從擴展性角度分析，由于 H-Cloud 支持多種主機操作系統和多種群集技術，因此未來用戶新增不同業務和不同的主機平臺時，都可利用已構建好的容災平臺，真正實現“業務持續性企業統一虛擬化存儲平臺”的技術目標。
從性能方面分析，除了已建議的高性能虛擬化存儲平臺和 H-Cloud 容災軟件外，我們還需要考慮到主機端的I/O負載均衡問題，因此，我們建議在服務器端配置 H-Cloud 的MPIO負載均衡軟件，實現多個I/O通道和路徑之間的負載均衡與錯誤保護，使整個容災虛擬化存儲平臺的性能達到最優。

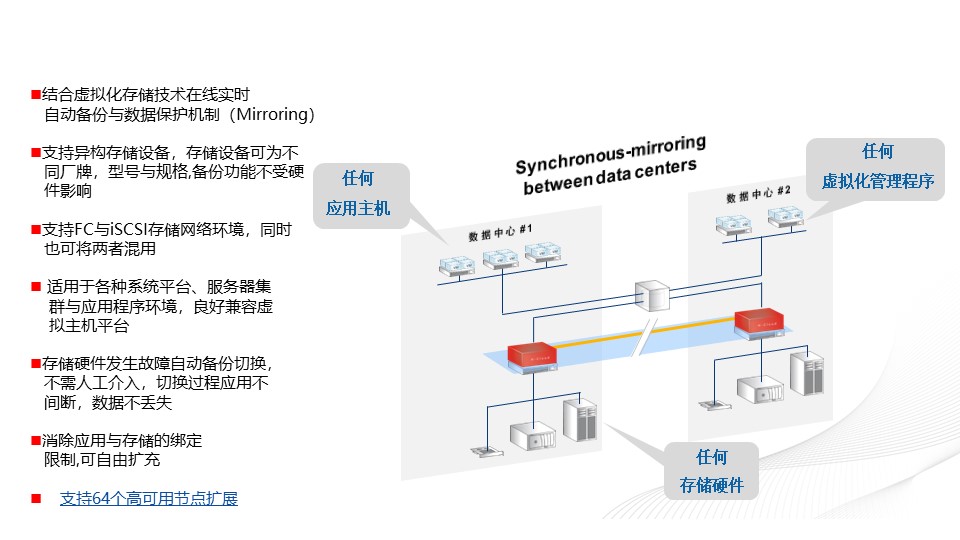

H-Cloud 高可用結構示例圖
H-Cloud 同步方式容災方案的特點是：實時容災，無數據丟失，自動業務切換，可擴展成兩個互相容災備份的業務生產中心，多平臺支持、可擴展的容災平臺。
利益體現
從單個節點至整個存儲層面，保障業務的持續性；是存儲層的磁盤節點資源有效的利用；H-Cloud 存儲虛擬化軟件所提供的高可用存儲集群功能，可在多臺存儲服務器間建立高可用性的存儲集群，透過存儲服務器與實體存儲設備自動備份機制，實現最佳的數據保護方案；
þ 消除了單點故障的SAN或存儲多路徑I / O驅動程序相結合
þ 增強生存能力使用物理上獨立的節點
þ 實時同步兩個主，副本數據
þ 鏡像虛擬磁盤的行為就像一個多端口的共享驅動器
þ 可結合群集文件共享，以實現高可用性的NAS
恢復機制
當存儲服務器或實體存儲設備故障發生時，為了完整實現存儲網絡的高可用自動備份機制，應用程序主機可以透過多重存取路徑功能（multi-Passing）,自動經數據路徑切換到備援 H-Cloud Server。切換過程中，應用程序作業不會中斷，而在故障修復后，可以將實體的存儲路徑切換回原始實體路徑。此外，H-Cloud 高可用的構架下，由于存儲服務器屬于Active/Active備份方式，如果主機端多重存取路徑功能支持負載均衡，則可將數據存取作業，分散至多臺存儲服務器。
H-Cloud 在業內首先采用的自動修復功能-Auto repair重新詮釋了高可用理念，在之前兩個運行鏡像的虛擬卷，其中一個故障，而另一個則自動接管，Auto repair機制在于丟棄故障虛擬卷，重新建立鏡像關系到另一個健康的磁盤池或 H-Cloud 節點，這一切均是自動且透明的。
存儲架構開放性
在存儲技術高速發展的今天，當企業還在對不同存儲架構的優劣爭論不休時。赫然回首，發現企業面臨的存儲問題已經不再是技術本身，而是在異構的環境下，面對龐大的存儲資源時，如何對資源進行有效的利用和管理。對此，H-Cloud 早已洞燭先機，通過存儲虛擬化技術，打破實體存儲設備間的疆界，助企業構建高彈性的存儲基礎架構。H-Cloud 作為存儲行業技術優勝者，通過存儲虛擬化技術，幫助企業以最經濟的方式部署高彈性的存儲基礎架構。
高效管理： H-Cloud 先進的自動化技術能完成大部分的管理和維護工作，大幅降低存儲管理成本。
業務連續性：通過 H-Cloud 軟件消除存儲單點故障。
節約成本： 精簡配置技術大大減少了企業的初始投資，存儲資源使用率從 40% 大幅提升到 80%。
彈性架構： H-Cloud 先進的虛擬技術為存儲資源無縫擴展提供了可行性。靈活的擴展性為 IT 系統打下堅實的基礎。
ü 分割成不同的價格/性能/容量特性的池
ü 創建和分配所需大小的虛擬磁盤
ü 定義訪問權限
ü 顯式地分配虛擬磁盤，以特定的主機或主機組
ü 不宕機的情況下展開的能力
ü 消除滯留的磁盤空間

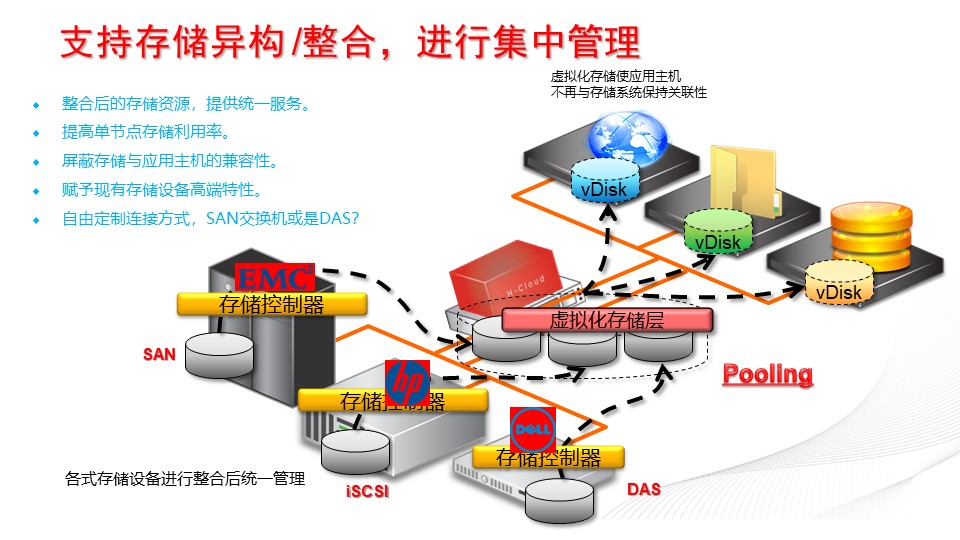

虛擬磁盤池是 H-Cloud 提供存儲陣列的整合功能。如前所述，池可能包括多種品牌和型號的磁盤存儲層，從而有效地創建不同的價格/性能/容量特性。
池是存儲虛擬化的基礎，能夠迅速從塊空間上的物理設備創建虛擬磁盤（或邏輯）。這些虛擬磁盤可以使用一個中央管理界面，然后分配給應用服務器的整個物理或虛擬的SAN與特定的訪問權限，可能在不同的服務器，虛擬機或集群應用共享。H-Cloud 存儲池的上限是到PB級，取決于所選擇的產品級別。

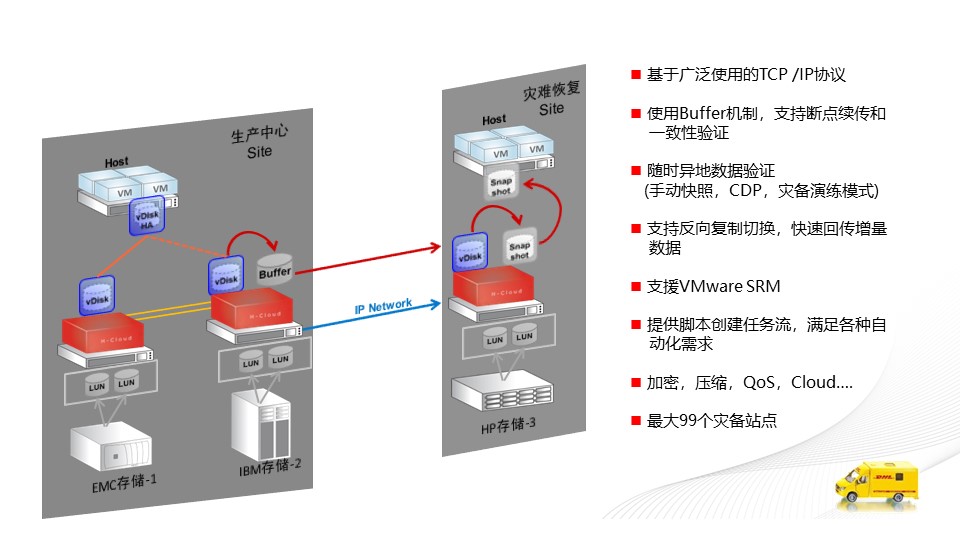

異步復制技術
